中心傳動刮泥機廣泛用于給水工程中的沉淀池排泥，整機載荷都作用在工作橋中心。污水經中心穩流筒布水后流向周邊溢水槽，隨

著流速的降低，污水中的懸浮物被分離而沉降于池底，由刮板將沉淀的污泥刮集到中心集泥槽中，靠靜水壓力將其從污泥管排出。

◎ 用 ?途　　中心傳動刮泥機適用于中心進水、周邊出水、中心排泥的大、中型池徑的輻流式沉淀池，主要用于城鎮污水處理廠二次沉淀池

的吸排泥。◎ 結構及工作原理　　該設備采用中心傳動、垂架式，污水從進水柱管流入導流筒擴散后，均勻地向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積

于池底，驅動裝置帶動中心豎架旋轉，并帶動刮臂及刮泥板轉動，刮板將污泥刮集后由吸泥管依靠池內靜水壓抽吸至中心泥缸，再通

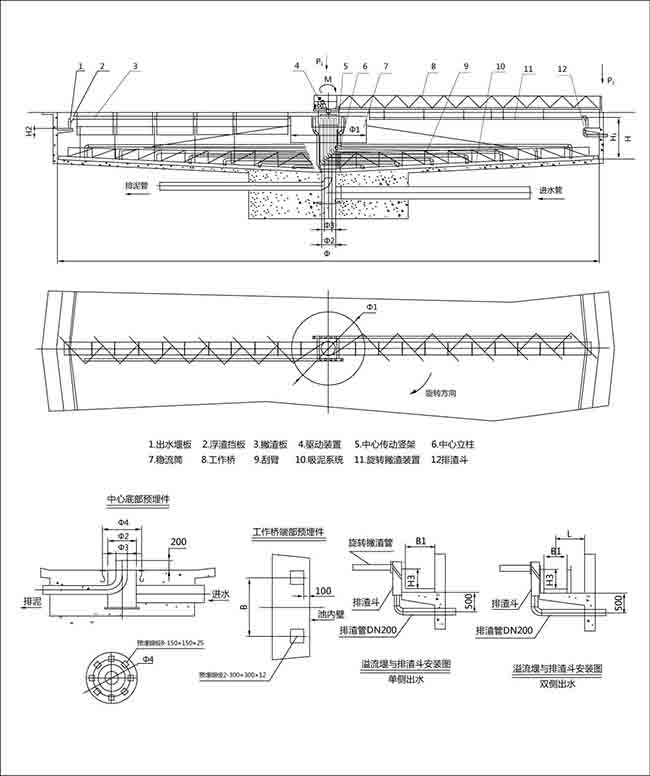

過中心排泥管排出池外，水面的浮渣通過旋轉撇渣裝置導入排渣斗內排出池外；而上清液則通過三角形出水堰板溢入出水槽內排出。◎ 主要特點? ? ? ? ?1、工作橋采用半橋式，其材質可采用碳鋼或不銹鋼結構；? ? ? ? 2、驅動裝置采用斜齒輪減速機與蝸輪減速機相組合，保證輸出扭矩及轉速，傳動效果高；? ? ? ? 3、減速機內設有過力扭矩保護裝置，運轉安全可靠；? ? ? ? 4、撇渣方式有兩種：板式撇渣和管式撇渣；? ? ? ? 5、各吸泥管自成單元，可通過吸泥管管口的開度來調節流量，從而控制污泥回流比；? ? ? ? 6、設備操作簡便，可直接就地/遠程控制設備的運行。◎ 主要技術參數及安裝尺寸表◎ 外形及安裝基礎圖

參數型號		ZCGX-20	ZCGX-25	ZCGX-30	ZCGX-35	ZCGX-40	ZCGX-45	ZCGX-50
池徑Φ(m)		20	25	30	35	40	45	50
周邊池深H (m)		3.5~4.5(根據用戶要求定）
池邊水深H2 (m)		3.0~4.0(根據用戶要求定）
外緣線速度V (m/min)		1.8~2.5
電機功率N (KW)		0.37	0.55	0.55	0.75	1.1	1.1	1.1
安裝尺寸mm	Ｂ?	1000~1200???????????? 0.75
	Φ１	3000	3000	4000	4000	6000	6000	8000
	Φ２	800	800	1000	1000	1200	1200	1300
	Φ３	≥300
	? Φ４	1100	1100	1300	1300	1500	1500	1600
	Ｂ1	根據用戶要求定
	Ｈ２	根據用戶要求定
	Ｈ３	根據用戶要求定
	Ｌ	根據用戶要求定
中心柱平臺垂直載荷P2 (KN)		48	65	70	90	98	120	155
工作橋端面載荷P3 (KN)		5.0	6.5	7.2	9.5	10.0	13.5	17.0
大工作扭矩（N.m)		60	110	130	210	350	400	440
